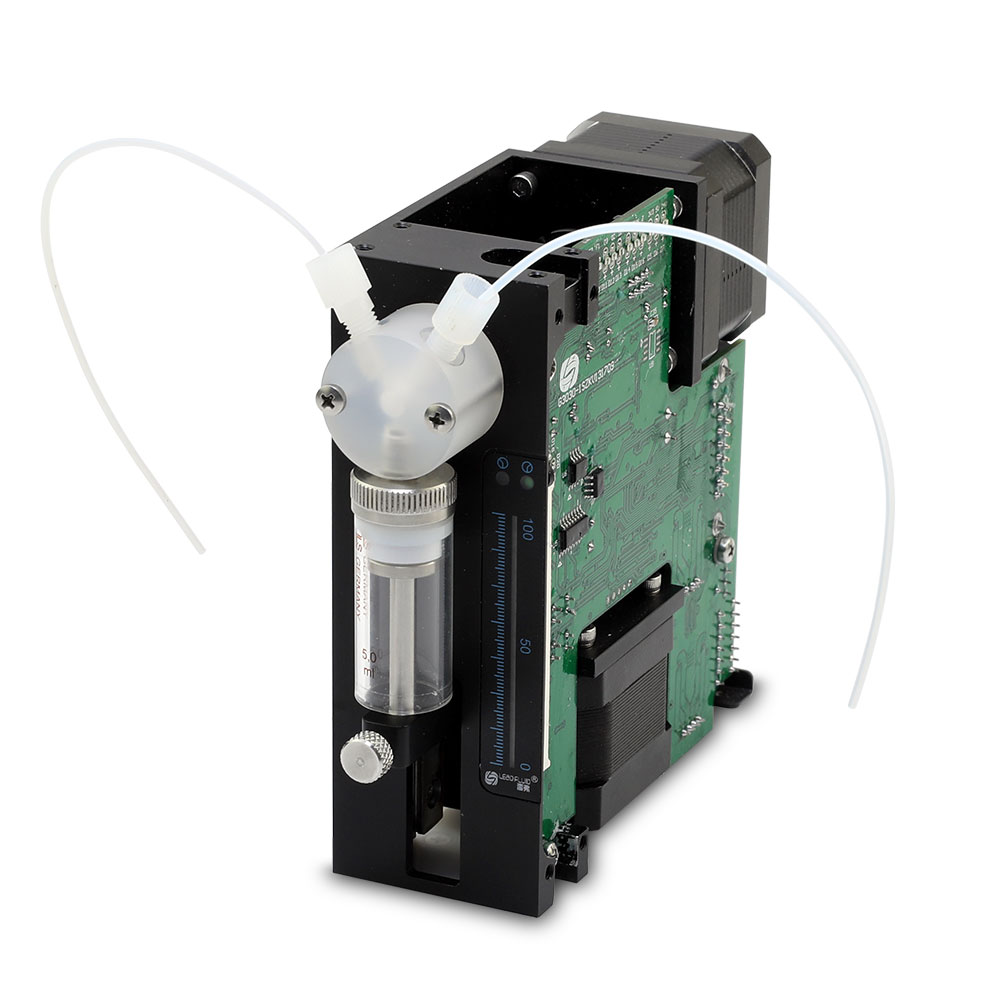

微量注射泵G3030-1S

  • 咨询热线:0312-3250677
  • 产品详情

  • 联系我们


       雷弗微量注射泵G3030-1S主要适用于微量液体的高精度连续传输、稀释、分配等。额定行程30mm,标准模式3000步,微步模式达24000步。
整泵采用步进电机驱动,滑轨配合丝杠传动,机械换向,具有较高的传输稳定性和精度。可装卡25μl~5ml容量的玻璃进样器,线速度范围宽泛阀体和液路材质具有优良的化学特性,
微量注射泵G3030-1S适应各种中性及腐蚀性溶液LED灯动态显示注射器活塞位置及阀门状态。使用方式多样,即可通过外部信号控制,也可通过PC端通讯控制或脱机自动运行。

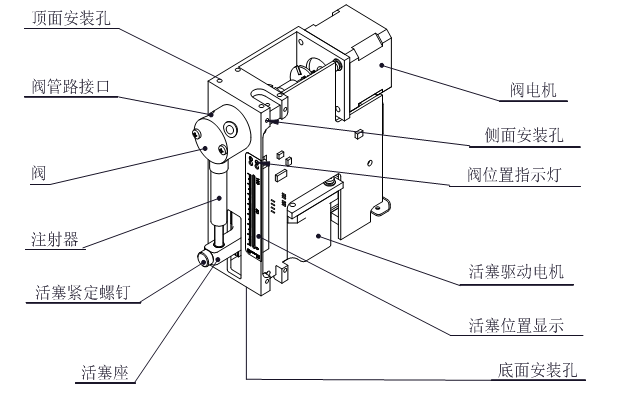

G3030-1S工业微量注射泵技术参数2
微量注射泵技术参数:
1、线速度范围:0.005mm/s~25mm/s
2、运行时间:1.2秒~100分钟(额定行程)
3、液量准确度:误差≤1%(额定行程)
4、液量精确度:CV值≤0.05%(额定行程,25℃去离子水,1ml注射器)
5、供电电源: DC 24V/1.5A
6、适用注射器:25μl/50μl/100μl/250μl/500μl/1ml/2.5ml/5ml
7、额定行程:30mm
8、控制分辨率:标准模式3000步,微步模式24000步(额定行程)
9、注射器接口:1/4-28UNF内螺纹
10、注射器材质: 硼硅酸盐玻璃针筒、不锈钢推杆、聚四氟乙烯活塞
11、活塞驱动:步进电机驱动,滑轨配合丝杠传动,正交编码检测丢步

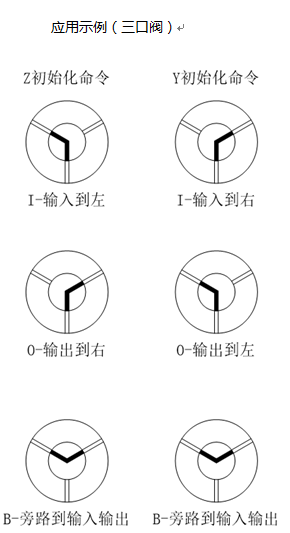

12、换向阀 标配:120°3口; 可定制:90°4口/ T型3口/无阀等
13、阀换位时间:≤250毫秒(相邻两阀之间)
14、阀体材质:聚四氟乙烯、聚三氟氯乙烯
15、阀路接口:1/4-28UNF内螺纹
16、信号输入:2路TTL电平信号输入
17、信号输出:3路TTL电平信号输出
18、通信接口: RS485/RS232
19、通讯协议:DT协议、OEM协议
20、通讯波特率:9600bps/38400bps可设置
21、参数设置:7位拨码开关
22、链式通讯:最多支持15个泵通讯,无需转换器实现RS232和RS485的转换
23、固件升级: 通过电脑RS232接口升级
24、状态显示:12段LED显示运行状态
25、编程功能: 斜坡、截止速度、间隙补偿、注射速度、循环、实时终止移动和延迟、错误检测、阀门旋转选择、15组运行方式存储
26、工作环境: 温度15℃~40℃,相对适度<80%
27、存储环境:温度 -20℃~65℃
28、外形尺寸:110×44.5×127(mm)
29、重量:1.23kg
G3030-1S工业微量注射泵技术参数

注射器流量参数:

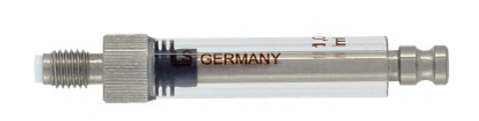

注射器图片

注射器容量 最小流量(ml/min) 最大流量(ml/min)
25μl 0.00025 1.25
50μl 0.0005 2.5
100μl 0.0010 5
250μl 0.0025 12.5
500μl 0.005 25
1ml 0.010 50
2.5ml 0.025 125
5ml 0.05 250

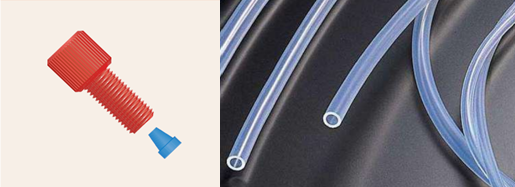

管接头以及管路

管头及线路
名称 规格 材质
螺纹倒锥接头 1/4-28UNF PTFE
传输管路

0.5×1.6mm

1.0×1.6mm

1.6×3.2mm

PTFE

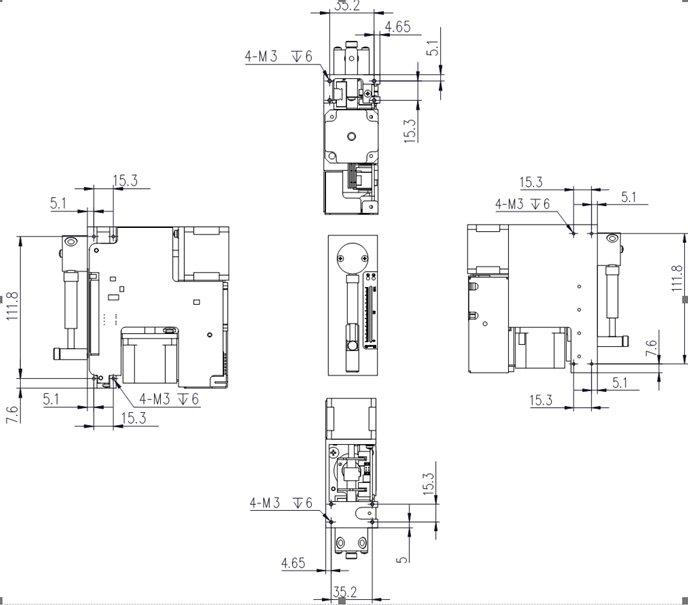

微量注射泵驱动器尺寸:
工业微量注射泵G3030-1S驱动器尺寸
