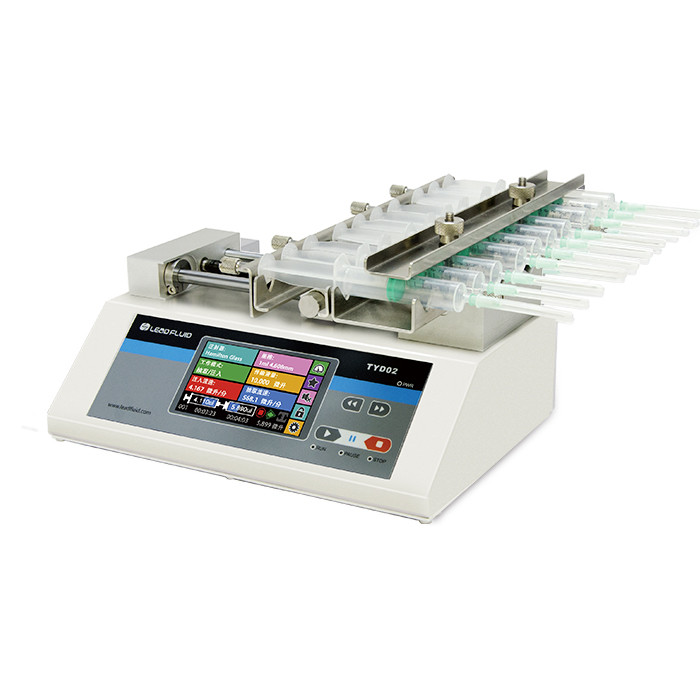

实验室精密注射泵TYD02-10

  • 咨询热线:400-618-0877
  • 产品详情

  • 联系我们

雷弗TYD02-10型实验室注射泵采用一体化台式设计,4.3寸高清液晶触摸屏显示及操作,可装卡10支塑料注射器或玻璃进样针,注射器容量范围宽至10μL~10mL,流量范围0.184nL/min~24.520mL/min;
使用优异的控制系统和精密的机械结构,行程控制精度误差<±0.35%,多种工作模式可选,功能强大,非常适用于科研试验中各种流体的高精度微量传输;
传动丝杠的固定方式采用高强度航空轴承,相对于传统的铜套轴承,丝杠的使用寿命得到显著地提高,且精度更高;
精密注射泵强大的抗电磁干扰性能,可在高压静电电场下连续稳定运行;
RS485通讯,兼容MODBUS协议,可与计算机、PLC、单片机等多种上位机组成自动化控制系统。


功能及特点

• 可装卡10支塑料注射器或玻璃进样针
•多种工作模式选择
•彩色触摸屏液晶,操作方便快捷
•支持屏幕锁定,按键静音操作
•按键配指示灯,工作状态清晰明确
•支持多种标准注射器,可自定义注射器
•高精度控制
•注射器保护和堵车报警
•RS485通讯,支持Modbus协议
•外部信号控制启停和方向
•宽范围电源输入
全金属防静电、防腐喷涂工艺外壳


 技术参数

•工作模式:注入,抽取,先注入后抽取,先抽取后注入,连续循环
•通道数:10
•大行程:140mm
•行程分辨率:0.156μm/μstep
•线速度范围:1μm/min~150μm/min
•线速度调节分辨率:1μm/min
•行程控制精度误差:<±0.35%(行程>大行程30%时)
•额定线性推力:>20kgf
•推力调节:1~100%任意可调
•注射器规格:10μL~10mL
•注射器选择:内置主要厂家,主要型号注射器供选择;可使用自定义注射器,直接输入注射器内径
•流量范围:0.184nL/min~24.520mL/min
•流量校正:通过校正程序获得液量

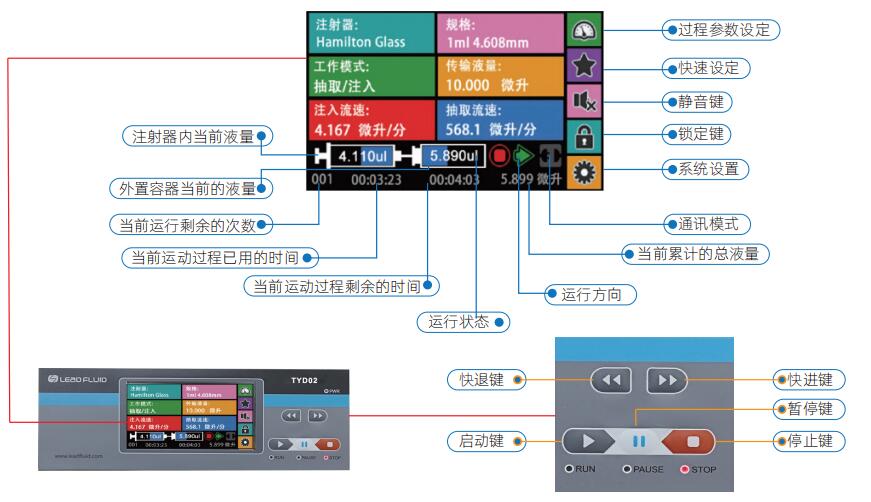

•显示:4.3寸彩色液晶,同屏幕显示传输液量,剩余液量,流量,运行方向,注射器规格等,动画显示运行状态
•操作方式:触摸屏+常用功能按键
•掉电记忆:保持掉电前设置参数
•其他功能:暂停和停止,按键音提示,锁定参数,快进和快退,显示高亮度调节
•状态信号输出:1路指示启停状态,1路指示方向状态
•控制信号输入:1路指示启动状态,1路指示方向信号
•通信接口:RS485,MODBUS协议
•适用电源:AC100~240V,50/60Hz
•外形尺寸:290×283×180mm
•重量:5.2kg
•工作环境:环境温度5~40℃,相对湿度<80%
TYD02-10型实验室注射泵

注射器规格与流量参考表

注射器规格 注射器内径(mm) 小流量(nl/min) 大流量(ml/min)
10μL 0.485 0.184 0.027
25μL 0.729 0.417 0.0626
50μL 1.03 0.833 0.125
100μL 1.457 1.667 0.250
250μL 2.304 4.169 0.625
500μL 3.256 8.326 1.248
1mL 4.699 17.342 2.601
5mL 11.989 112.890 16.933
10mL 14.427 163.469 24.520

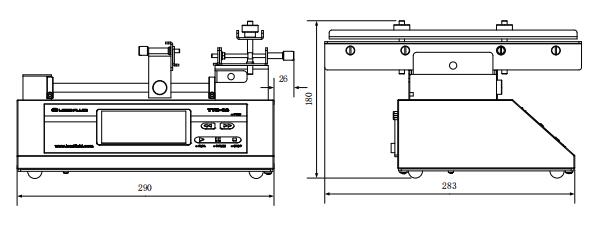

尺寸图(单位:mm)

TYD02-10型实验室注射泵
