实验室注射泵外控模式操作

文章出处:雷弗流体 人气:发表时间:2021-07-19 09:14

雷弗实验室注射泵外部信号控制启动和停止。

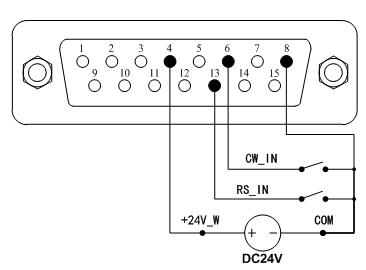

在切断电源状态下,按照下面接线图接好电路,将DB15接口连接到泵的背部接口上
实验室注射泵外控线路图
打开电源开关,屏幕显示主控界面
设置实验室注射泵运动控制的参数
在仅注入,仅抽取,抽取/注入,注入/抽取模式下,闭合一下外部RS_IN的开关,注射泵开始运行过程;再次闭合一下外部RS_IN的开关,注射泵将终止运行过程。
在连续模式脉冲控制时,闭合一下外部RS_IN的开关,注射泵开始运行过程;再次闭合一下外部RS_IN的开关,注射泵将终止运行过程
在连续模式电平控制时,始终闭合外部RS_IN的开关,注射泵运行;断开外部RS_IN开关,注射泵运行停止。断开外部CW_IN的开关,注射泵为注入方向,始终闭合外部CW_IN开关,注射泵为抽取方向
