注射泵DT终端协议

文章出处:雷弗流体 人气:发表时间:2021-05-18 10:31

参数

设置

数据传输特性

波特率

9600或38400

数据位

8

奇偶校验位

停止位

1

命令帧格式

1

“/”(2Fh)

2

泵地址

2+n

数据块(长度n)

3+n

换行符([LF]或0Ah)

应答帧格式

1

“/”(2Fh)

2

主机地址(“0”或30h)

3

状态字

3+n

数据块(长度n)

4+n

终止符(03h)

5+n

回车符(0Dh)

6+n

换行符(0Ah)

表5  微量注射泵DT终端协议参数设置

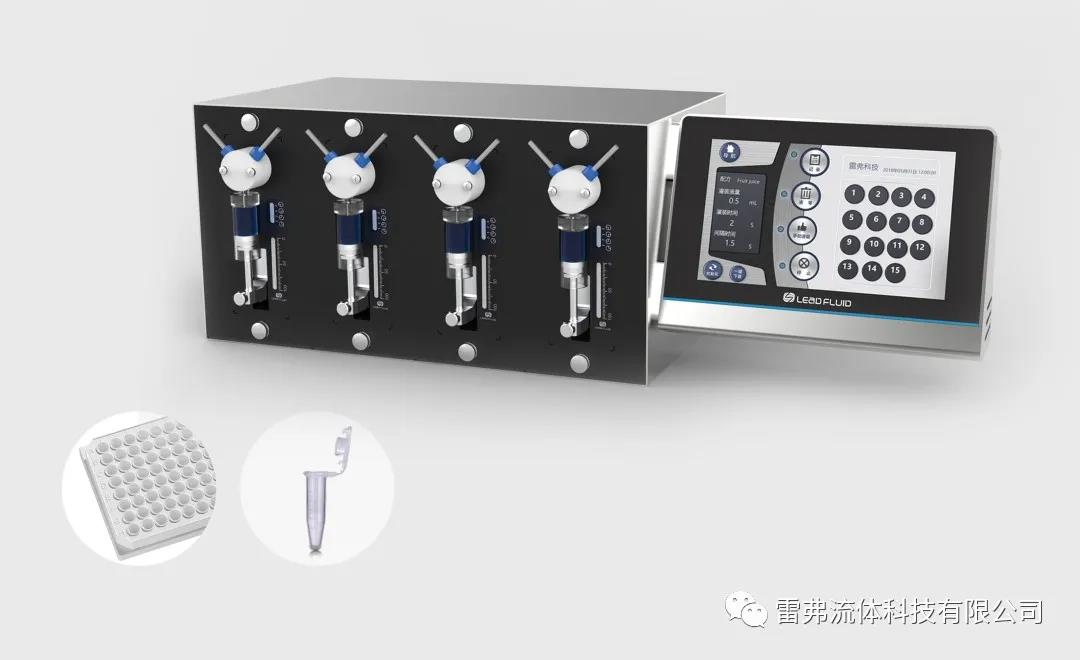

微量注射泵照片

DT协议命令说明:命令协议中各字节描述说明如下。
“/”:     帧头(一帧数据的开始)
泵地址:    “0”-“E”(31h-3Fh)
数据块(长度n):       数据块有命令和参数组成,全部用ASCⅡ表示,高位在前,低位在后。
如A3000:              5字节,表示为41 33 30 30 30
回车符:     0Ah为帧尾
DT协议应答说明:应答协议中各字节描述如下。
主地址:     主机的地址。总是30h(ASCⅡ值“0”)
状态字: 设备状态和出错编码。参见本章“错误代码和查询状态”中[Q]命令的描述。
数据块:     支持除了[Q]命令外的所有报告命令
回车符:     0Dh为帧尾
换行(0Ah):     数据串中后一个字符,表示该帧信息结束。
(雷弗公司有评估软件,需要请与公司联系)
