分体实验室注射泵TFD04-0X

  • 咨询热线:400-618-0877
  • 产品详情

  • 联系我们

雷弗TFD04系列实验室注射泵,传输精度误差<±0.5%,可独立控制1~8个通道运行;采用分体式设计,使用方式更灵活。7寸高清彩色触屏显示及操作,功能强大,操作简单,运行信息丰富。RS485通讯,支持MODBUS协议。


功能及特点

• 1~8个通道可单独控制;
• 7寸高清彩色触屏显示及操作,带来良好的用户体验;
• LF-Touch-OS软件系统,界面友好,运行可靠;
• 流量控制,传输精度误差<±0.5%;
• 智能流量校正功能;
• 支持四种工作模式:注射、抽取、先注射后抽取、先抽取
 后注射;
• 具有快速填充和排空功能;
• 支持启动延迟和循环运行;
• 可储存五组配方参数;
• RS485通讯,Modbus协议,支持通讯参数设置,
 方便与各种控制设备连接;
• 外控信号控制启动、停止、暂停,物理隔离;
• 超强的抗干扰特性,宽电压设计,适用于复杂的
 供电环境;
• 高强度金属机箱带防护涂层,耐腐蚀,易清洁;
• 内部电路做特殊防护处理,防尘防潮防静电;


 技术参数

• 通道数:1~8通道,独立控制
• 注射器规格:0.5μL~60mL(更换执行单元)
• 注射器选择:内置主流品牌注射器规格,支持自定义
• 工作模式:注射、抽取、先注射后抽取、先抽取后注射
• 控制精度:误差<±0.5%(行程>大行程30%时)
• 流量校正:智能向导式
• 显示方式:7寸65565色液晶
• 操作方式:触摸屏
• 延迟时间:0.1~999秒/分/时
• 循环次数:0~9999次
• 循环间隔时间:0.1~999秒/分/时
• 断电记忆:记忆断电前的工作参数
• 状态信号输出:5V TTL,1路指示运行状态,1路指示方向状态
• 控制信号输入:5~24V宽电压,控制启动、停止、暂停
• 通讯功能:RS485,支持Modbus通讯协议
• 电 源:AC100~240V,50Hz/60Hz
• 功 率:
控制器40w+30w(每个执行单元)
• 工作环境:环境温度5~40℃ ,相对湿度<80%
• 控制器尺寸:200×142×88mm
• 控制器重量:2.0kg

注射器规格与流量参考表

ZX01TFD04系列分体注射泵
ZX02TFD04系列分体注射泵
ZX03TFD04系列分体注射泵

执行单元 ZX01 ZX02 ZX03
注射器规格 5uL~1000uL 10uL~60mL 0.5uL~100uL
流量范围 0.058uL/min~
1.587mL/min
0.0184uL/min~
83.318mL/min
0.005uL/min~
152.456uL/min
通道数 1~8 1~4 1~8
行程 70mm 110mm 70mm
线性推力 >2kgf,推力可调整 >10kgf,推力可调整 >1kgf,推力可调整
行程分辨率 0.198μm/μstep 0.156μm/μstep 0.1905μm/μstep
线速度范围 0.635μm/min~95.25mm/min 1μm/min~150mm/min 0.6096μm/min~91.44mm/min
执行单元尺寸 195×43.5×70mm 266×86×76mm 173×39×52mm
执行单元重量 0.85 KG 1.8 KG 0.25 KG

注射器规格与流量参考表

ZX01
注射器规格 注射器内径(mm) 小流量(nL /min) 大流量(mL/min)
5μL 0.343 0.058 0.009
10μL 0.485 0.117 0.017
25μL 0.728 0.264 0.039
50μL 1.03 0.529 0.079
100μL 1.457 1.058 0.158
250μL 2.303 2.645 0.396
500μL 3.257 5.290 0.793
1000μL 4.606 10.580 1.587

ZX02
注射器规格 注射器内径(mm) 小流量(nL /min) 大流量(mL/min)
10μL 0.485 0.184 0.027
25μL 0.729 0.417 0.0626
50μL 1.03 0.833 0.125
100μL 1.457 1.667 0.250
250μL 2.304 4.169 0.625
500μL 3.256 8.326 1.248
1mL 4.699 17.342 2.601
5mL 11.989 112.890 16.933
10mL 14.427 163.469 24.520
20mL 19.05 285.027 42.754
30mL 21.59 366.090 54.913
60mL 26.594 555.459 83.318

ZX03
注射器规格 注射器内径(mm) 小流量(nL /min) 大流量(mL/min)
0.5μL 0.103 0.005 0.761
1μL 0.146 0.010 1.531
2μL 0.206 0.020 3.047
5μL 0.3257 0.051 7.618
10μL 0.485 0.112 16.893
25μL 0.729 0.254 38.166
50μL 1.03 0.507 76.190
100μL 1.457 1.016 152.456

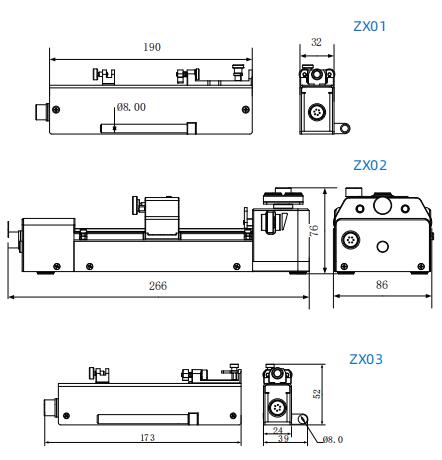

分体注射器执行单元图

分体注射器执行单元图

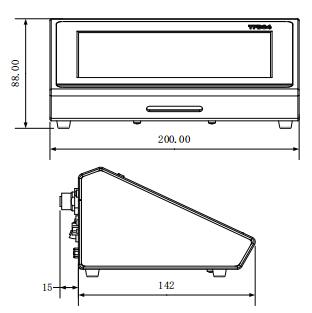

控制器尺寸图


控制器尺寸图
