双向实验室精密注射泵

  • 咨询热线:0312-3250677
  • 产品详情

  • 联系我们

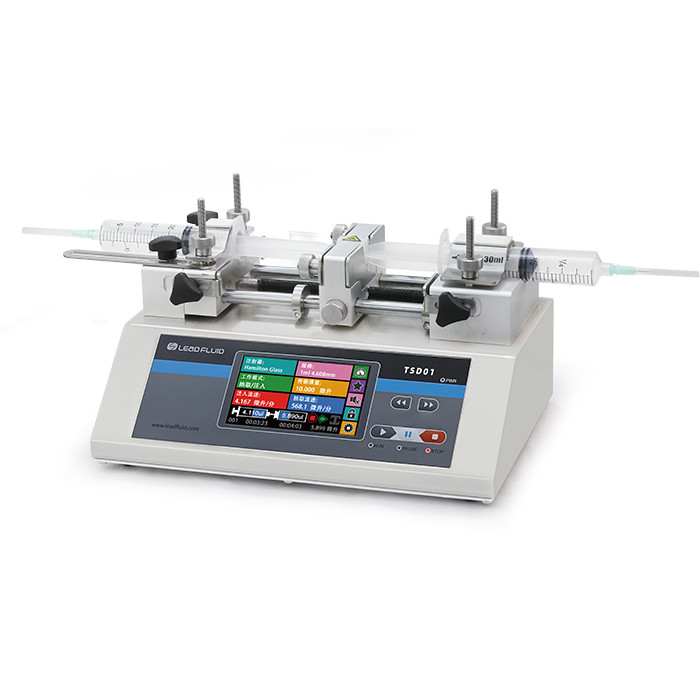

          双向实验室精密注射泵TSD01-01是一款小流量,高精度,可连续传输液体的注射泵;耐用的机械传动设计,使用寿命长,可靠性好;丝杠固定采用专用高精度航空轴承替代传统的铜套,使用寿命长,精度高,支持多种工作模式;高分辨率彩色触摸屏液晶,方便快速设置参数,多个指示灯清晰确认其工作状态;而且支持多种注射器选择,适应不同实验流量的要求,高精度控制,并有保护机构和报警机制。双向实验室精密注射泵支持注入抽取等五种工作模式。内置RS-485通讯,支持Modbus协议,全不锈钢外壳,宽范围电源输入,适应各种场合。

TSD01-01适用10ul~60ml的注射器,线速度1um/min~150mm/min
实验室精密注射泵TSD01-01


功能及特点

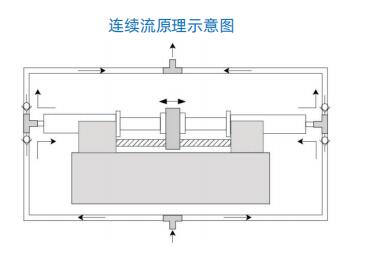

1、 装配两支注射器,通过若干管路连接,实现连续传输液体;
2、多种工作模式选择;
3、彩色触摸屏液晶,操作方便快捷;
4、
双向实验室精密注射泵使用LF-Touch-OS软件系统;
5、 支持屏幕锁定,按键静音操作;
6、按键配指示灯,工作状态清晰明确;
7、支持多种标准注射器,可自定义注射器;
8、高精度控制;
9、注射器保护和堵车报警;
10、RS485通讯,支持Modbus协议;
11、外部信号控制启停和方向;
12、宽范围电源输入;
13、泵使用全不锈钢外壳;


技术参数


1、适用的注射器:10ul~60ml;
2、工作模式:注入,抽取,注入抽取,抽取注入,连续模式;
3、显示:4.3寸彩屏液晶,分辨率480*272,颜色65K;
4、操作方式:电阻触摸屏+按键;
5、行程控制精度:误差≤±0.35%(行程≥最大行程的30%时)
6、线性推力:>20kgf,推力可调整;
7、每微步步进:0.15625um/ustep;
8、最快移动速度:150mm/min;
9、 最慢移动速度:1um/min;
10、外控24V信号输入控制启停;
11、 工作状态信号输出;
12、电源电压:AC100-240V, 50/60Hz;
13、环境要求:温度5~40℃, 相对湿度<80%;
14、外形尺寸(长x宽x高):290x205x141mm。



双向实验室精密注射泵选型参考(流量=线速度×注射器内截面积)



注射器规格
注射器内径(mm)
最小流量(nl/min)
最大流量(ml/min)
10μl
0.485
0.184
0.027
25μl
0.729
0.417
0.0626
50μl
1.03
0.833
0.125
100μl
1.457
1.667
0.250
250μl
2.304
4.169
0.625
500μl
3.256
8.326
1.248
1ml
4.699
17.342
2.601
5ml
11.989
112.890
16.933
10ml
14.427
163.169
24.754
20ml
19.05
285.027
42.754
30ml
21.59
366.090
54.913
60ml
26.594
555.459
83.318

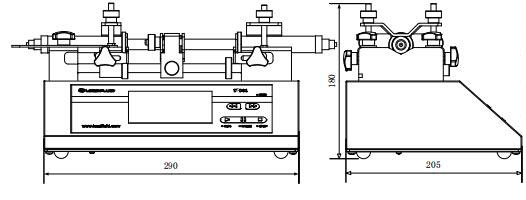

双向实验室精密注射泵驱动器尺寸(单位:mm)
实验室精密注射泵TSD01-01

双向实验室精密注射泵
