雷弗微量注射泵注射器和驱动

  • 咨询热线:0312-3250677
  • 产品详情

  • 联系我们

微量注射泵工作方式


由步进电机带动丝杠,丝杠连接活塞推拉器,注射器活塞与活塞推拉器联动。
注射器活塞满行程30mm,分为3000步,分辨率1步。
活塞通过固定螺丝固定在推拉器上,针管的顶部和阀通过1/4’’-28螺纹连接。

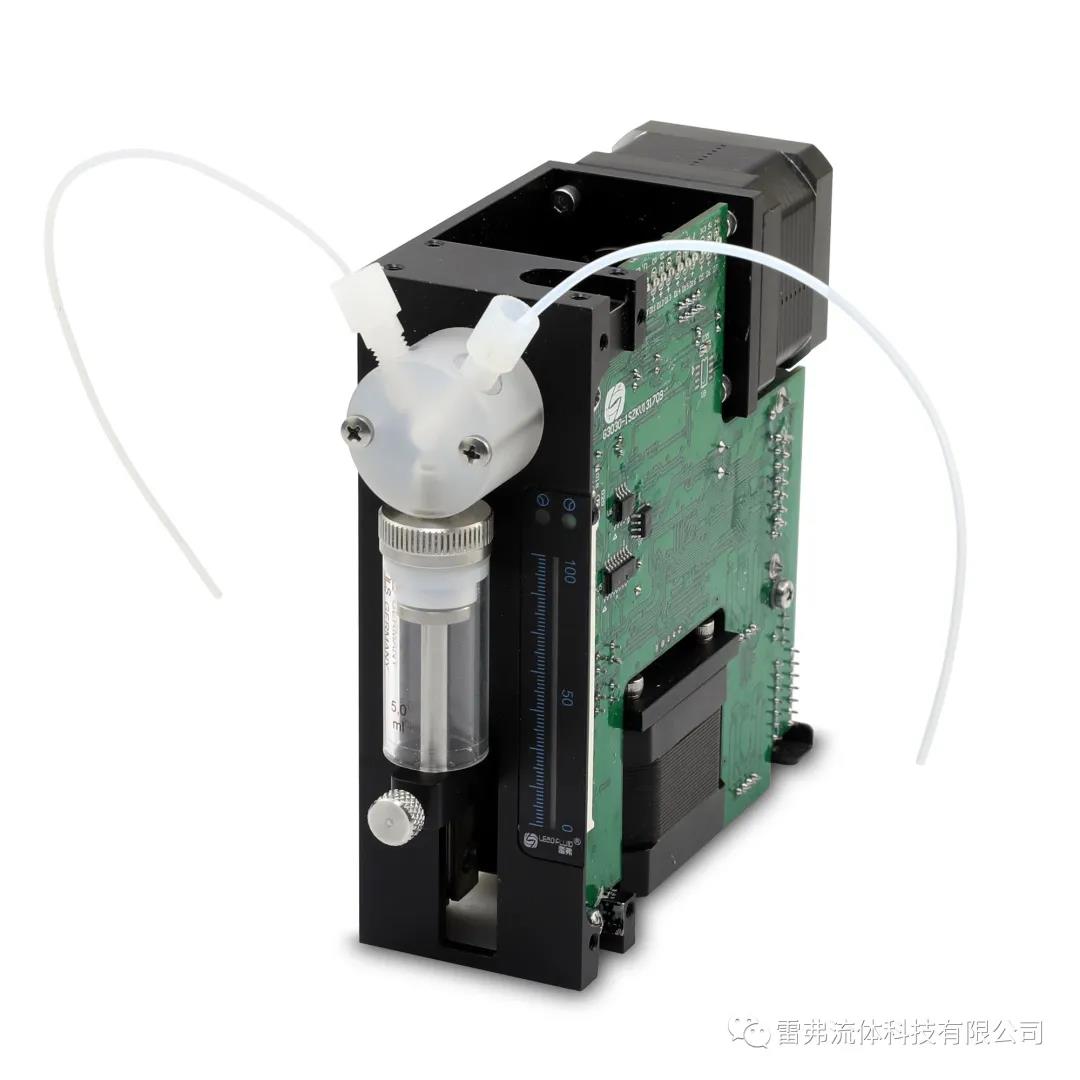

微量注射泵注射器照片展示

适用注射器规格:50μL、100μL、250μL、500μL、1.0mL、2.5mL、5.0mL

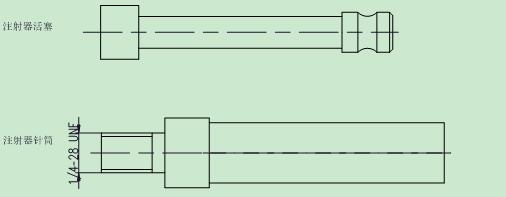

注射器安装示意图

微量注射泵机械传动原理。在得到中央电路的指令后,步进电机驱动电路就得到加载电压,通过一定的脉冲激励驱动步进电机,步进电动机在一定规律的脉冲频率下做转动,然后将动力源传动到二级减速箱进行减速,使得输出的速度得到进一步细化而传到丝杆,丝杆通过与半螺母结构形成外循环滚动螺旋副从而地把速度传到挡板处, 提供了稳定而的进给运动。
