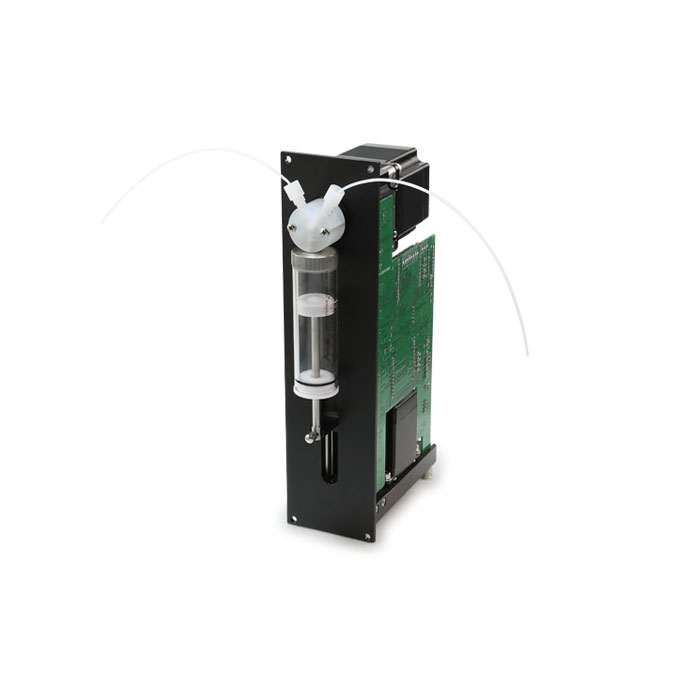

工业注射泵G6060-1S

  • 咨询热线:0312-3250677
  • 产品详情

  • 联系我们


        雷弗工业注射泵G6060-1S主要适用于工业领域中微量液体的高精度连续传输、稀释、分配等。泵的额定行程60mm,标准模式6000步,微步模式高达48000步。整泵使用步进电机驱动,间隙补偿螺杆组件传动,机械换向,具有极高的传输稳定性和精度。
可装卡25μl~25ml容量的玻璃进样器,线速度范围更加宽泛,阀体和液路材质具有优良的化学特性,适应各种中性及腐蚀性溶液。

工业注射泵使用方式多样,即可通过外部信号控制,也可通过PC端通讯控制或脱机自动运行。

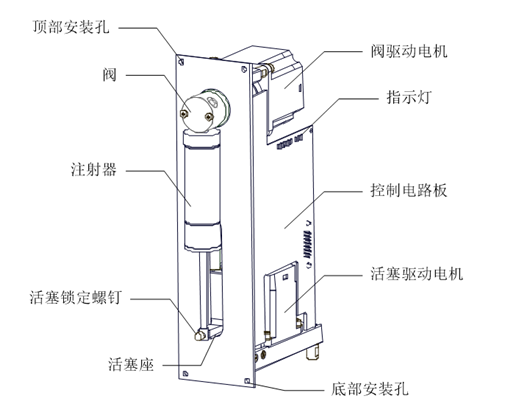

工业注射泵G6060-1S结构图


技术参数


 工业注射泵G6060

1、线速度范围:0.01mm/s~50mm/s
2、运行时间:1.2秒~100分钟(额定行程)
3、液量准确度:误差≤1%(额定行程)
4、液量精确度:CV值≤0.05%(额定行程,25℃去离子水,1ml及以上注射器)
5、供电电源:DC 24V/2.0A
6、适用注射器:25μl/50μl/100μl/250μl/500μl/1ml/2.5ml/5ml/10ml/25ml
7、额定行程:60mm
8、控制分辨率:标准模式6000步,微步模式48000步(额定行程)
9、注射器接口:1/4-28UNF内螺纹
10、注射器材质:硼硅酸盐玻璃针筒、不锈钢推杆、聚四氟乙烯活塞
11、活塞驱动:步进电机驱动,间隙补偿螺杆组件传动,正交编码检测位置
12、换向阀:标配:120°3口; 可定制:90°4口/ T型3口/无阀等
13、阀换位时间:≤250毫秒(相邻两阀之间)
14、阀体材质:聚四氟乙烯、聚三氟氯乙烯
15、阀路接口:1/4-28UNF内螺纹
16、信号输入:2路TTL电平信号输入(驱动电流>16mA)
17、信号输出:3路TTL电平信号输出
18、通信接口:RS485/RS232
19、
工业注射泵通讯协议:DT协议、OEM协议

20、通讯波特率:9600bps/38400bps可设置
21、参数设置:7位拨码开关
22、链式通讯:最多支持15个泵通讯,无需转换器实现RS232和RS485的转换
23、固件升级:通过电脑RS232接口升级
24、编程功能:斜坡、截止速度、间隙补偿、注射速度、循环、实时终止移动和延迟、错误检测、阀门旋转选择、15组运行方式存储
25、工作环境:温度15℃~40℃,相对适度<80%
26、存储环境温度:-20℃~65℃
27、外形尺寸:114×65×254mm(长×宽×高)
28、重量:2.1kg






注射器流量参数



 工业注射泵G6060-1S注射器参数

注射器容量 最小流量(ml/min) 最大流量(ml/min)
25μl 0.0001563 1.25
50μl 0.0003125 2.5
100μl 0.000625 5.0
250μl 0.001563 12.5
500μl 0.003125 25.0
1ml 0.00625 50.0
5ml 0.03125 250.0
10 ml 0.0625 500.0
25 ml 0.15625 1250.0

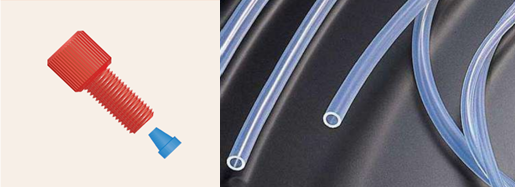

工业注射泵接头及管路



 工业注射泵G6060-1S管头

名称 规格 材质
螺纹倒锥接头 1/4-28UN PTFE
传输管路

0.5×1.6mm

1.0×1.6mm

1.6×3.2mm

PTFE



工业注射泵驱动器尺寸(单位:mm)
工业注射泵G6060-1S驱动器
