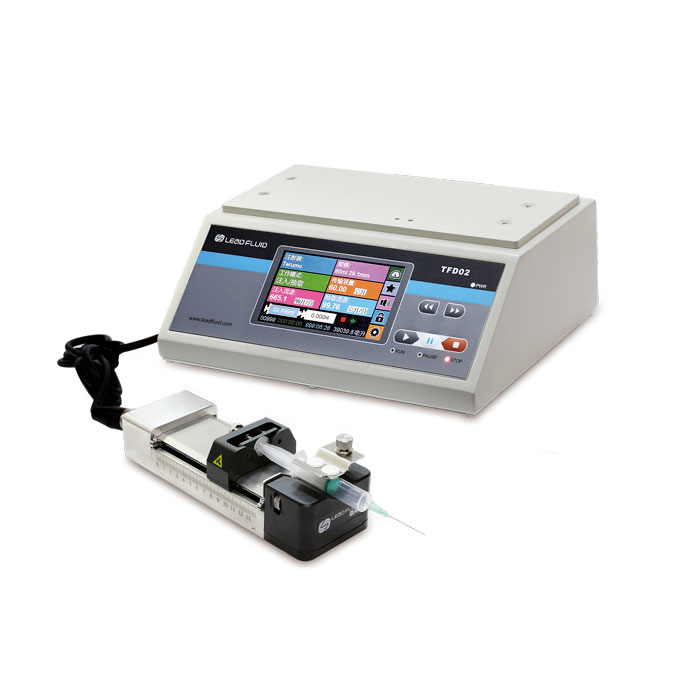

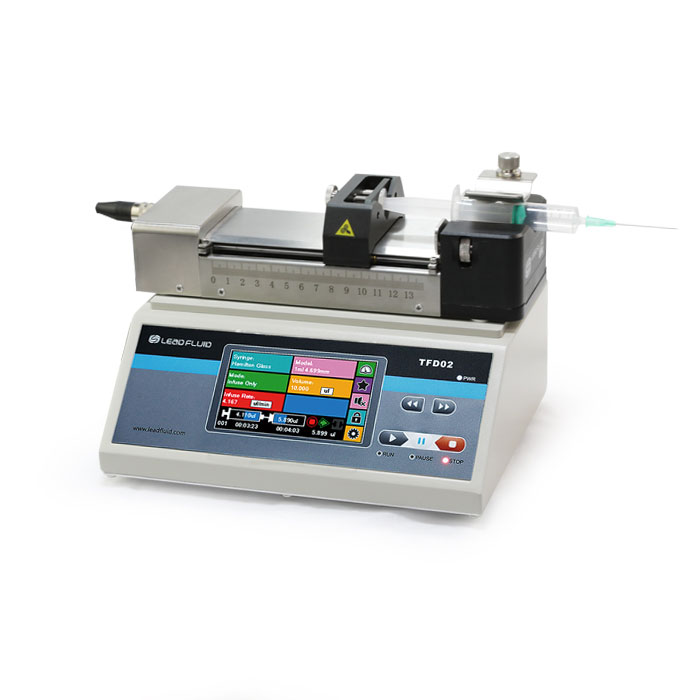

雷弗TFD02-01型分体实验室注射泵由控制器和执行单元两部分 组成,结构精巧,精度高,运行稳定;
控制器和执行单元分离,通过线缆连接,并配有快插接头,方便拆装,可以与其他仪器、设备联合使用,例如脑立体定位仪;
执行单元可配合一支10μL~60mL的注射器,适合各种微量注入实验。
功能及特点
• LF-Touch-OS软件系统,运行稳定可靠,功能强大
• 4.3寸彩色液晶触摸屏操作,形象的动画和图标显示,多彩的界面,常用的功能按键,使设备更加易用
• 多种工作模式选择
• 控制器和执行单元分体设计,便于安装固定
• 支持屏幕锁定,按键静音操作
• 按键配指示灯,工作状态清晰明确
• 支持多种标准注射器,可自定义注射器
• 高精度控制
• RS485通讯,支持Modbus协议
• 外部信号控制启停和方向
• 宽范围电源输入
技术参数
• 工作模式:注射,抽取,注射后抽取,抽取再注射,连续循环
• 通道数:1
• 最大行程:110mm
• 行程分辨率:0.156μm/μstep
• 线速度范围:1μm/min~150mm/min
• 线速度调节分辨率:1μm/min
• 行程控制精度误差:<±0.35%(行程>最大行程的30%时)
• 最大额定线性推力:>10kgf
• 推力调节:1~100%任意可调
• 注射器规格: 10μL~60mL
• 注射器选择:内置主要厂家,主要型号注射器供选择;可使用自定义注射器,直接输入注射器内径
• 液量范围:0.184nL/min~83.318mL/min
• 液量校正:通过校正程序获得更精确的液量
• 显示方式:4.3寸彩色液晶;同屏幕显示传输液量,剩余液量,流量,运行方向,注射器规格等;动画显示运行状态
• 操作方式:触摸屏+常用功能按键
• 掉电记忆:保持掉电前设置参数
• 其他功能:暂停和停止;按键音提示;锁定参数;快进和快退;显示亮度调节
• 状态信号输出:1路指示启停状态,1路指示方向状态
• 控制信号输入:1路下降沿触发启动,1路下降沿触发停止
• 通信接口:RS485,MODBUS协议
• 控制器尺寸:245x205x95mm
• 执行单元尺寸:266x86x76mm
• 重量(控制器+执行单元):2+1.8kg
• 适用电源:AC100V~240V 50/60Hz
• 工作环境:环境温度5~40℃,相对湿度<80%
流量平稳性曲线图

注射器规格与流量参考表
注射器规格 | 注射器内径(mm) | 最小流量(nl/min) | 最大流量(ml/min) |
10μL | 0.485 | 0.184 | 0.027 |
25μL | 0.729 | 0.417 | 0.0626 |
50μL | 1.03 | 0.833 | 0.125 |
100μL | 1.457 | 1.667 | 0.250 |
250μL | 2.304 | 4.169 | 0.625 |
500μL | 3.256 | 8.326 | 1.248 |
1mL | 4.699 | 17.342 | 2.601 |
5mL | 11.989 | 112.890 | 16.933 |
10mL | 14.427 | 163.469 | 24.520 |
20mL | 19.05 | 285.027 | 42.754 |
30mL | 21.59 | 366.090 | 54.913 |
60mL | 26.594 | 555.459 | 86.318 |

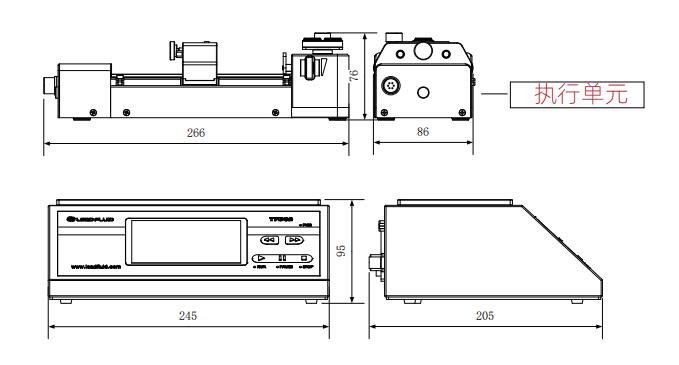

尺寸图(单位:mm)

分体注射泵TFD02-01
