分体实验室注射泵TFD01-01

  • 咨询热线:0312-3250677
  • 产品详情

  • 联系我们



         分体实验室注射泵TFD01-01是一款单通道多模式的微量注射泵,它的控制器和执行单元为分体结构,执行单位配有安装架,方便与显微操作设备,立体定位仪及其他夹具配合使用,执行单元可配合5ul-1000ul的微升注射器使用,高精度控制,适合各种生物实验。高分辨彩色触摸屏液晶,方便快速设置参数,多个指示灯清晰确认其工作状态,支持注入抽取等五种工作模式。内置RS-485通讯,支持Modbus协议, 分体实验室注射泵TFD01-01采用全金属外壳,宽范围电源输入,适应各种场合。

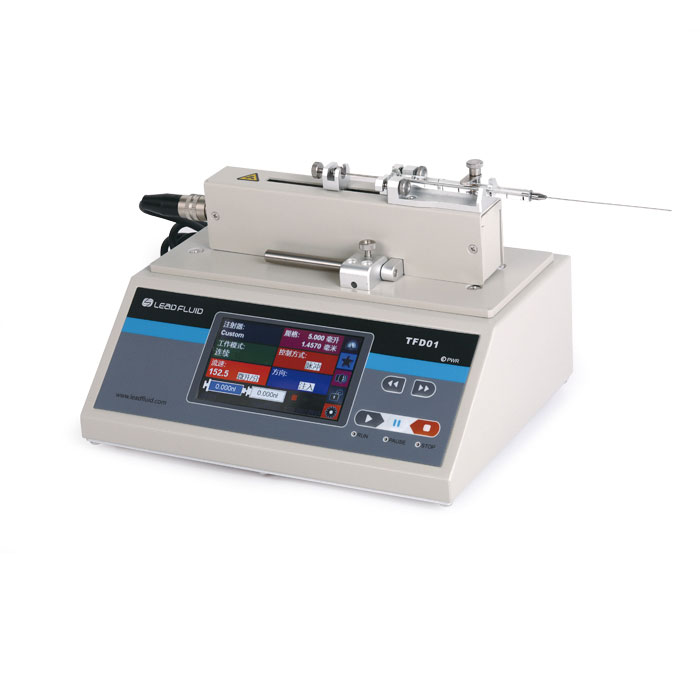

分体实验室注射泵TFD01-01


功能及特点


1、 可装配一支注射器;
2、 多种工作模式选择;
3、 彩色触摸屏液晶,操作方便快捷;
4、 支持屏幕锁定,按键静音操作;
5、 按键配指示灯,工作状态清晰明确;
6、 支持多种标准注射器,可自定义注射器;
7、 高精度控制;
8、 注射器保护和堵车报警;
9、 RS485通讯,支持Modbus协议;
10、外部信号控制启停和方向;
11、宽范围电源输入;
12、全金属外壳;




 技术参数


1、工作模式: 注射,抽取,注射后抽取,抽取再注射,连续循环
2、通道数: 1
3、 最大行程: 70mm
4、行程分辨率: 0.198um/ustep
5、线速度范围:0.635um/min~95.25mm/min
6、线速度调节分辨率:0.635um/min
7、行程控制精度:误差<±0.35%(行程>最大行程的30%时)
8、最大额定线性推力:>2kgf
9、推力调节:1~100%任意可调
10、注射器规格:5uL~1000 uL
11、注射器选择:内置主要厂家,主要型号注射器供选择;可使用自定义注射器,直接输入注射器内径(
分体实验室注射泵TFD01-01适用5ul~1ml的注射器,线速度1um/min~150mm/min
12、液量校正:通过校正程序获得更精确的液量
13、显示方式:4.3寸彩色液晶;同屏幕显示传输液量,剩余液量,流量,运行方向,注射器规格等;动画显示运行状态
14、操作方式:触摸屏+常用功能按键
15、掉电记忆:保持掉电前设置参数
16、其他功能:暂停和停止;按键音提示;锁定参数;快进和快退;显示亮度调节;
17、状态信号输出:1路指示启停状态,1路指示方向状态
18、控制信号输入:1路下降沿触发启动,1路下降沿触发停止
19、通信接口:RS485,MODBUS协议
20、控制器外形尺寸(mm):245x195x133mm
21、执行单元尺寸(mm):70x44x194mm
22、重量(控制器+执行单元):2+0.85kg
23、适用电源:AC100V~240V 50/60Hz
24、工作环境温度:5~40℃。工作环境相对湿度:<80%




选型参考(流量=线速度×注射器内截面积)



注射器规格
注射器内径(mm)
最小流量(nl/min)
最大流量(ml/min)
5μl
0.343
0.058
0.009
10μl
0.485
0.117
0.017
25μl
0.728
0.264
0.039
50μl
1.03
0.529
0.079
100μl
1.457
1.058
0.158
250μl
2.303
2.645
0.396
500ul
3.257
5.290
0.793
1000ul
4.606
10.580
1.587

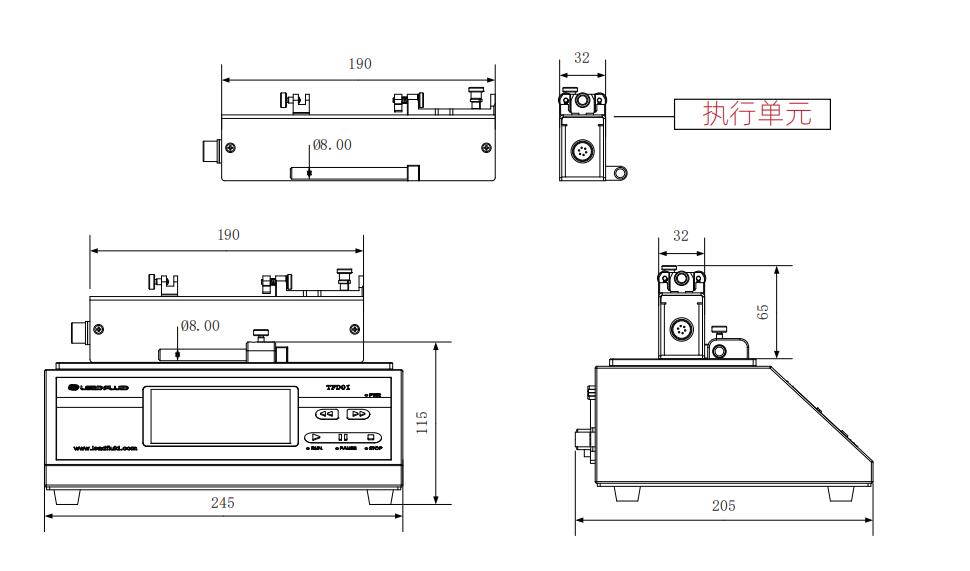

分体实验室注射泵TFD01-01驱动器尺寸(单位:mm)

分体实验室注射泵TFD01-01驱动器

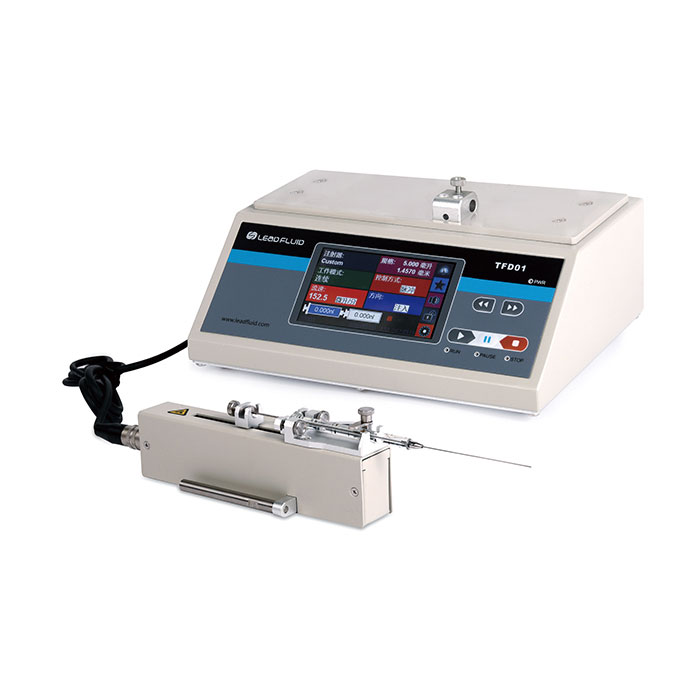

分体实验室注射泵TFD01-01
