微量注射泵的接口是什么

文章出处:雷弗流体 人气:发表时间:2020-08-26 09:29

大家在使用泵进行微量液体传输的时候,难免会使用到微量注射泵,那么它的接口是什么样子的呢?如何去连接呢?下面位大家讲解下
泵的接口分为两种:通讯接口和外控接口

讯接口参看“外控接口”, 其中RS-232通讯接口:2针为TXD,3针为RXD,10针为GND;RS-485通讯接口为:11针为A+,12针为B-;单台G3030与计算机通讯,可任意选择其中一种即可。
G3030内部自带RS232-RS485转换器,多泵通讯时,可参考以下两种接线方式。
RS232与多台泵通讯连接方式如下:
(主机与设备1用RS232方式连接,设备1~设备15用RS485方式连接)
微量注射泵的接口是什么

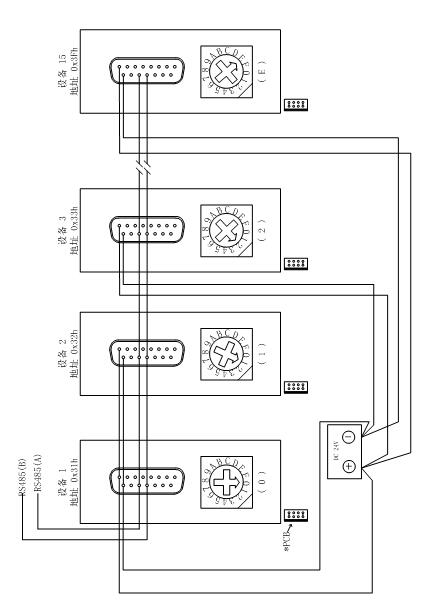

主机与多台泵直接通过RS-485通讯连接方式如下:
微量注射泵的接口是什么

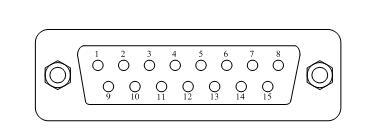

外控接口包含电源接口、通讯接口、输出输出口等,针脚定义如表1所示。
微量注射泵的接口是什么

针脚 功能 注释
1 DC24V 电源输入正极
2 TXD RS232发送端
3 RXD RS232接收端
4   保留
5   保留
6   保留
7 IN1 外控输入端1,TTL电平,内部上拉4.7k
8 IN2 外控输入端2,TTL电平,内部上拉4.7k
9 GND 逻辑地
10 GND 逻辑地
11 RS485 A RS485 A端
12 RS485 B RS485 B端
13 OUT1 外控输出1,TTL电平,内部上拉1k
14 OUT2 外控输出2,TTL电平,内部上拉1k
15 OUT3 外控输出3,TTL电平,内部上拉1k

以上就是关于微量注射泵的接口讲解,希望能帮助大家更好的使用连接设备,如有不懂得可咨询我司技术。
