关于实验室精密注射泵结构和分类

文章出处:雷弗流体 人气:发表时间:2020-07-17 11:15

生物科学探究中常见的用于长时间进行均匀微量注入的仪器有很多,其中使用较多的事实验室精密注射泵,不但能大大减轻工作员的工作强度,同时精准地控制各种试剂的量。

注射泵的分类
按用处可分成医用和非医用,实验室注射泵及微量注射泵工业注射泵

按通道数可分成单通道和多通道(双通道、四通道、十通道等)。

按工作模式可分成单推和推拉以及双向推拉模式。

按构造可分成分体式和组合型等。

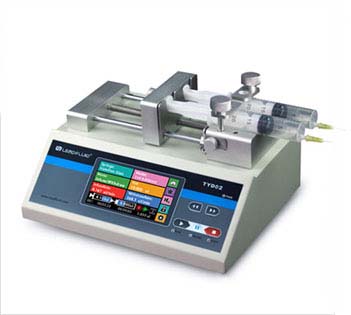

实验室精密注射泵结构和分类
系统结构
整个系统则由控制系统、输入系统、输出系统、步进电机、状态检测系统、注射器、电源、报警系统等部件组成。
1、主控模块用单片机来实现对整个系统的控制,包括工作控制、参数计算、键盘输入状态显示、压力检测,自动标注和自动报警等功能。
2、电源电路由电源选择、充电部分及电压提升部分组成。电源电路提供元件的工作电源,能自动切换内、外电源,采用外部电源时,自动对内部电源充电。充电完成后自动断开充电线路。如果外部断电,内部电源能自动供电。
3、步进电机接入模块要求电动机控制系统能实现高转矩、低振动水平、低噪声、快速响应和高效驱动。步进电动机分配控制器,获得准正弦波驱动电流。时钟信号控制步进电动机的速度。
4、机械传动原理。在得到电路的指令后,步进电机驱动电路就得到加载电压,通过脉冲激励驱动步进电机,使其在一定规律的脉冲频率下转动,再将动力源传动到二级减速箱进行减速,使得输出的速度传到丝杆,丝杆与半螺母结构形成外循环滚动螺旋副从而精准地把速度传到挡板处,提供了稳定而精准的进给运动。
5、压力检测系统。传感器是一种能感受或响应规定的被测量物理量,并按一定规律转换成可用信号输出的器件或装置,它可将输入变量转换成可供检测的电信号送入计算机系统,进行智能监测、控制,是测量系统中的一种前置部件。常用的压力传感器有电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器,光纤压力传感器等。
以上就是关于实验室精密注射泵的结构和分类,希望能能帮助大家更好的了解使用这种设备。
