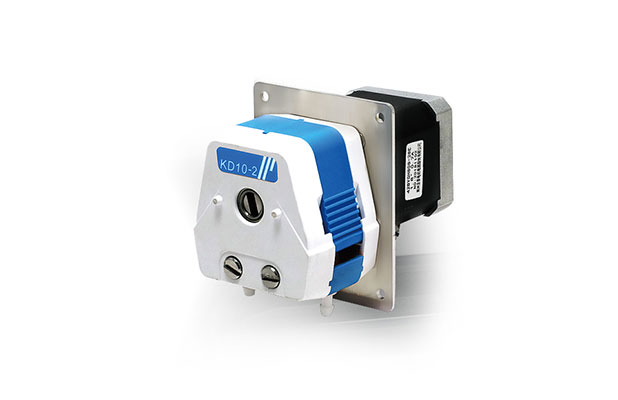

KD10系列ODM蠕动泵

  • 咨询热线:400-618-0877
  • 产品详情

  • 联系我们

■雷弗KD10系列蠕动泵流量范围0.0004~96ml/min,多个KD10泵头可扩展到4~8个通道,灵活组合;
■ 构件均采用PVDF材料,有优良的耐化学腐蚀性;
■ 4个滚轮和特别设计的压管结构,使液体传输更加平稳,脉动更低;
■ 弹性压管装置,可提供平稳的流量和出色的软管寿命;
■ 外形精致美观,结构紧凑,只需要很小的安装空间;
■ 匹配高品质步进电机,是各种仪器、设备加液排液的理想选择。
oem蠕动泵拆解图
技术参数

• 通道数 :KD10-1   1通道(可扩展至4通道)
               KD10-2   2通道(可扩展至8通道)
• 滚轮数 :4
• 装管方式  :整条(管卡固定)/ 内置管接头(软管内径≥1.0mm)
• 输出压力  :≤0.1Mpa
• 净重  :120g
• 适用电机 :步进电机(42型、57型)

流量参数
软管材质:Silicone、 Pharmed、Viton、Tygon 3603
壁厚  0.8~1mm
内径mm 0.25 0.5 1 2 2.79 3.17
毫升/转 0.004 0.018 0.058 0.16 0.38 0.48
毫升/分(连续运行转速100rpm) 0.4 1.8 5.8 16 38 48
毫升/分(间接运行转速200rpm)  0.8 3.6 11.6 32 76 96
★  以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质等具体因素影响,仅供参考。

电机规格
oem蠕动泵电机参数图
软管寿命比照表(单位:mm)
oem蠕动泵软管寿命表
蠕动泵厂家重要提示:
如需较长的软管寿命,使用粗管和低转速;如需较大的流量,使用粗管和高转速;如需较高的精度,使用细管和中高转速;如需较高的吸程及背压,使用较细的厚壁管和低转速。

安装尺寸图(42步进电机)(单位:mm)
安装尺寸图(57步进电机)(单位:mm)
